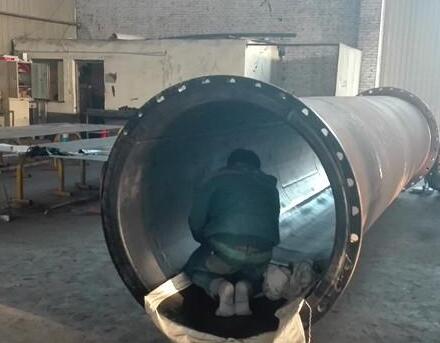

堆焊提高KNM60碳化钨复合耐磨材料的性能

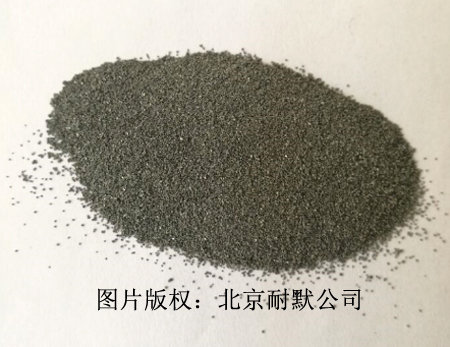

为提高铸造碳化钨颗粒堆焊复合耐磨材料的耐磨性，对金属基体进行多元合金化，其合金成分如下：铸造碳化钨颗粒含量为60%，粒度为10~40目；碳含量为0.7%~ 1.2%；铬含量为6%~ 10%；镍含量为3% ~ 6%；锰含量为1%~ 3%；硼和硅适量。

结果表明，新型铸造碳化钨颗粒堆焊复合材料的金属基体组织细化，并含有一定量的铬钼型碳化物，使基体具有较高的硬度及较好的韧性。而且这种复合材料在两体及三体磨损时，均具有最佳的耐磨性。
