KN22高分子陶瓷聚合物材料
- 产品品牌 抗耐牌
- 产品型号 KN22
- 产品描述
...
KN22系列高分子陶瓷聚合物涂料是北京耐默科技有限公司借鉴国内外先进经验，针对厂矿楼梯磨损腐蚀实际情况，采用优质的原材料、先进的研制工艺研制成功的一种性能优良的新型抗磨防腐材料。该产品分A、B两个组分，各项性能指标均处于国内水平。
图（1）未处理的烟气具有很强的腐蚀性，采用KN22高分子陶瓷聚合物材料可做长效防腐
KN22特点：
抗磨性能好——KN系列涂料具有很强的抗磨性。
耐腐蚀性佳——该产品由于其独特的组成，能耐大多数介质 腐蚀。
粘结力强——与底材有良好的粘结力。
抗冲击性优——该产品能抗长期脚踏冲击。
图（2）普通的防腐材料如玻璃鳞片易燃，施工很危险，KN22是不易燃材料，不需交叉作业
1. 表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。
2. 配制：按重量比5∶1将A、B两组份混合均匀，并在40min内用完。一般是边施工边配置，一次配置量大不能超过1.5公斤，一次调配过多，胶凝固的快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。
3. 涂敷：KN耐磨涂料合适的涂层厚度是1～10mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润，涂层涂到尺寸后表层要修平整。本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象。
4. 固化：25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来促进固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。(也可把固化时间缩短到2-3小时)

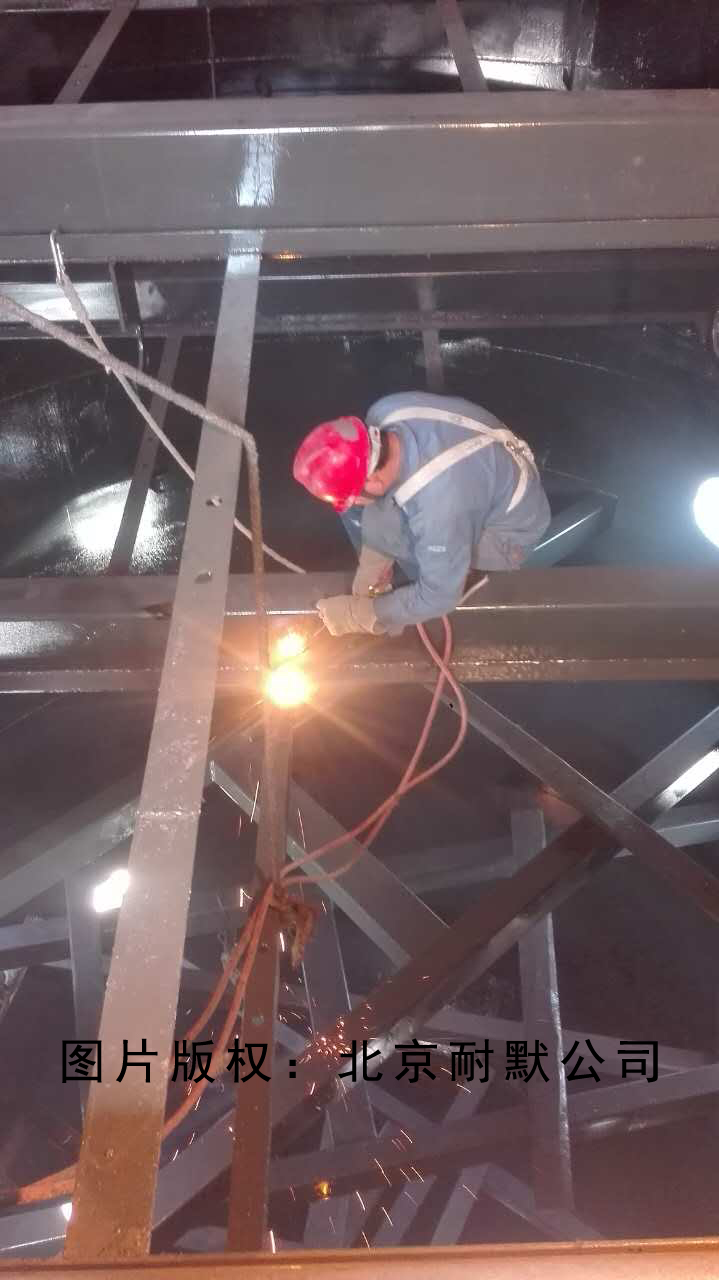

图（3）KN22施工后未固化就马上开始动火切割，如果是玻璃鳞片绝对不允许的
KN22性能参数:
| KN-22物理机械性能表 |
|||||
| 颜色 |
弯曲强度 |
拉伸强度 |
抗压强度(kg/cm2) |
剪切强度(kg/cm2) |
固化后硬度(Shore D) |
| 深灰 |
516 |
377 |
1006 |
120 |
89 |
| KN-22固化特性表(测试条件：温度20～25℃，相对湿度55) |
|||||
| 物理 |
操作时限 |
固化时间 |
保证耐磨性能 |
密度 |
|
| 膏状 |
30min |
24h |
-60～260 |
2.3 |
|
| 磨耗值 |
㎜3/h |
0.02~0.035 |
|
| 耐酸性 |
可在≤67%硫酸或盐酸，≤10%硝酸溶液中使用， ≤30%氢氟酸中使用 |
||
| 耐碱性 |
可在≤30%氢氧化钠溶液中使用 |
||
| 耐盐性 |
可在≤30%氯化钠溶液中使用 |
||
| 耐热性 |
℃ |
≤260 |
GB7751-86 |
